在雷達液位計測量時，根據介質的特性，工況的復雜程度等，測量經常會產生一些問題，而產生假液位就是其中的一個比較常見問題。今天分上下兩篇文章，以雷達液位計測量對二甲苯儲罐為例子，全面分析測量時產生假液位的原因和解決辦法。

精對苯二甲酸是一種重要的有機化工原料，主要用于化纖、包裝材料和建材工業。目前，主要采用對二甲苯的空氣氧化法生產，包括對二甲苯的氧化法和TA加氫精制兩個裝置，控制系統包括溫度、壓力、液位、流量等，其中液位控制非常重要。對二甲苯儲罐與氧化反應器直接相連，因此對二甲苯儲罐的液位控制非常重要。雷達液位計是一種非接觸式測量?jī)x表，受溫度、壓力、介質等工作條件影響很小，安裝、操作、維護方便，應用范圍廣泛。近年來，PTA生產廠家逐漸采用雷達液位計替代部分傳統液位計進行液位測量。

（圖源網絡）

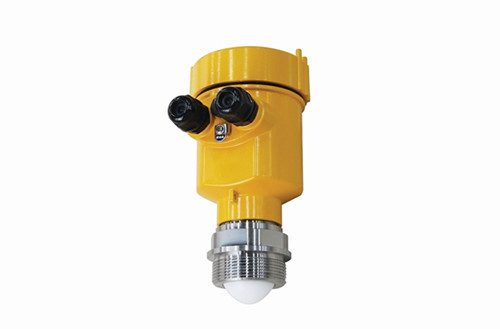

雷達液位測量主要由電控元件和天線組成，雷達液位計的測量原理是利用微波從發送到返回的時間來測量液位，雷達物位計又分為微波脈沖雷達物位計和調頻連續波雷達物位計。雷達液位計發射一定的脈沖脈沖微波在被測材料表面以固定頻率反射天線接收反射回波信號并傳送給電子電路反射回波信號與接收時間的時間差用于測量液體實際上水平。調頻雷達液位測量天線發射的微波是頻率可以線性調制的連續波，當天線接收到反射回波時，微波的頻率發生變化，發射波與發射波之間的頻率差?；夭ㄅc測量參考點到液位表面積的距離成正比，從而計算出液位高度，PTA裝置中主要采用脈沖雷達液位計。

某工廠的對二甲苯儲罐原來采用高頻型脈沖雷達液位計，工作頻率為25GHz，功率為5w，適用溫度為一20—200℃，適用壓力0—3MPa，采用喇叭形天線，最大量程為20m，測量精度為3lnnl。它可以連續測量?jī)?chǔ)罐中的液體或漿料的液位，可以適用于高溫高壓，容易產生蒸氣的液體，以及較低介電常數物料的液位測量，并且對于容器內的障礙物不敏感。儲罐中對二甲苯的物性參數冷凝點為138.3℃，凝固點為13.3℃，介電常數為2.5。罐內溫度16—40℃，壓力為常壓，罐外環境溫度一8—40℃。使用一段時間后發現，在測量對二甲苯儲罐液位時，雷達液位計測量顯示液位較高(假液位)，假液位故障嚴重時導致對二甲苯料打不出來，并造成氧化反應器連鎖停止進料，直接影響到生產。尤其在冬季當儲罐外環境溫度低于15℃時，雷達液位計顯示假液位故障率很高。
