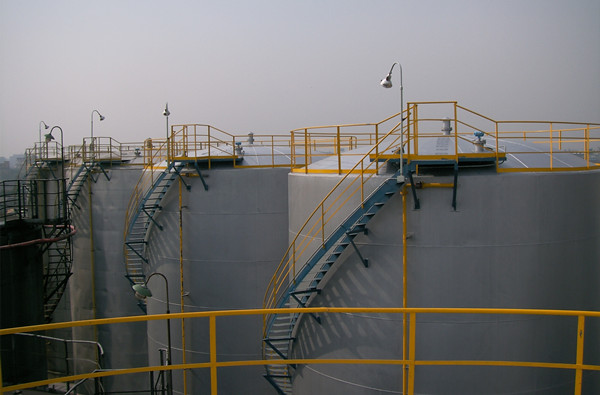

在化工廠中行業中，經常會遇到大型儲罐，這些儲罐分為常壓和帶壓兩種。由于球罐用料少、容積大、耐壓等級高，因而在耐壓儲罐中得到廣泛應用。球罐容積一般在數百至數千立方米，用于儲存易燃、易爆、易揮發的介質。因此這種大型儲罐的液位是非常重要的工作，有的工廠用雷達 液位計，有的用磁性浮子液位計等，今天我們就來分析一些儀表的特點，看看都哪些可以測量大型儲罐。

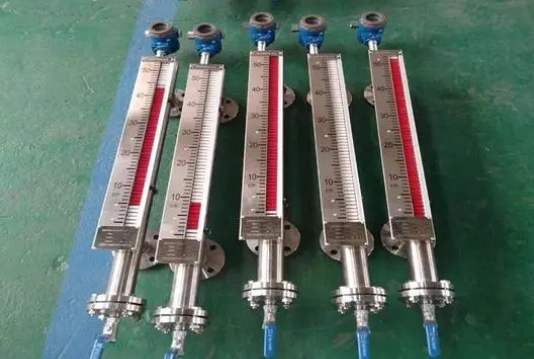

以某公司的液氨球罐為例子，該儲罐直徑12.3m，設計溫度50℃，設計壓力1.935MPa。要想選擇合適的液位計，需要滿足測量精度可達到1%～1.5%，接觸式或非接觸式均可。需要儀器穩定可靠，防爆防腐，要求儀器日常維護工作量盡可能低，維護方便，能滿足一般環境溫度要求。這些要求在對于測量大型儲罐來說，也是比較基本的要求，我們下面來看幾種不同的液位計特點。首先要說的是磁浮子液位計，它的基本原理是根據阿基米德定理，磁浮在液體中產生浮力，是根據磁鐵同性相斥、異性相吸的性質制成的，利用上述原理，將液位的線性變化通過磁鐵傳遞給現場指示器。一般液體為紅色，氣體為白色，現場指示器的具體指示方式還可以分為滾輪式、翻板式和翻球式。液位計具有防爆功能，整體采用耐腐蝕材料制成，雖然測量精度不高，但維護工作量小，非常適用于腐蝕性、有毒物質的現場指示。由于球罐的測量范圍為0-12m，一般現場液位計長度有限，需要多臺組合。這種液位計可以方便工作人員的日常操作。

（圖源網絡）

其次說說伺服液位計，它的測量原理是基于浮力平衡的原理，測量浮子通過測量鋼絲懸掛在儀表本體上，漂浮在液面或界面上，小浮子由伺服電機驅動，精確測量液位。它還可以測量球罐與兩種介質的界面密度，主要是利用浮子在不同密度液體中的浮力不同的原理，通過表頭中的處理器輸出界面或密度值。優點是測量精度高，檢測功能多樣，數字輸出形式多樣。它需要安裝在罐體上時，與介質相通的腔室與電氣腔室完全隔離，避免物料泄漏。罐體開口尺寸小，應盡量避免料液直接沖擊浮子。由于罐體是從底部進料，剛開始進料時，即液位較低時，會沖擊浮子，使浮子漂移，影響讀數的準確性，所以建議使用 導波管或者鋼索固定浮漂。內浮頂罐、外浮頂罐、增壓罐、帶有攪拌器或劇烈旋流的儲罐，采用導波管安裝方式。但是它也有缺點：一次性投資高，由于溫度和校準方法的影響，實際使用精度會受到影響。同時，由于這種測量是接觸式測量方式，當介質腐蝕性強時，必然腐蝕鋼絲和浮子。

本文著重分析了磁浮子液位計和伺服液位計的特點，以及它們測量大型儲罐的可行性。下篇文章重點寫雷達液位計和差壓液位計。
