在很多企業中，都存在排水系統，而且排水系統的作用不言而喻，往往都承擔著比較重要的工作。所以任何排水系統的液位測量、控制都是很有必要的，今天我們想通過案例分析導波雷達液位計是否可以測量排水系統的液位。

先來簡單介紹具體工況情況，某工廠的排水系統負責收集、處理和排放來自各種反應堆廠房系統的正常排水和異常放射性水排放。各種水先匯集在相應區域的水坑中，當達到一定量時，水坑中的液位開關開始啟動排水泵進行排水。該系統集水坑水質較臟，液位計工作環境惡劣，檢測工作比較艱難。

（圖源網絡）

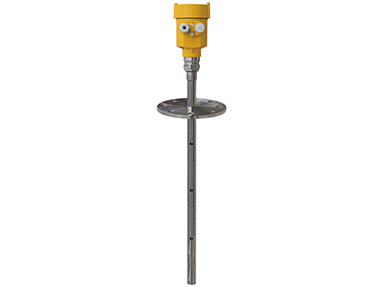

導波雷達液位計的測量原理是探頭發射的電磁脈沖以光速沿鋼纜、桿或裝有桿的同軸套管傳播，接觸被測介質后，部分脈沖被反射，回波沿原路返回發射探頭。電磁脈沖的傳播速度是恒定的，回波從發射到接收的時間與探頭到被測介質表面的距離成正比，液位計經過處理后輸出相應的電信號。導波雷達液位計發射、測量和傳感元件均位于表頭內，鋼纜僅作為天線引導雷達波，不存在因泥沙掩埋損壞元器件和儀表的問題。微波沿鋼發射，絕對精度比一般儀表高很多，不會出現其它儀表的虛假回波造成的測量誤差的問題。另外鋼纜繩全部采用316L不銹鋼，耐腐蝕，電磁波具有良好的滲透性，附著在鋼絲繩上的泥沙和雜物不會影響測量?？偟膩碚f導波雷達液位計測量原理非常成熟、適應性強寬，安裝調試的成本也是比較低的，對于測量該排水系統非常合適。雖然導波雷達液位計測量排水系統是可行的，但是在選型時仍然有需要注意的問題。導波雷達液位計必須滿足現場控制的需要，同時，工作電源和安裝方式應就地取材，盡量不改變原有的設計和布局。實現五級液體計量和報警，開關信號直接接原電路，儀器工作電源為110Vac;使用地坑蓋上原有的安裝孔。所選的儀器性能應該易于維護，可靠性高。

這就是該案例中，所得出的經驗，根據排水系統的工況特點結合導波雷達液位計的測量原理、優點得出，導波雷達液位計測量排水系統的是可行的。如果您的工況也是排水系統，切記要根據現場的具體情況去選擇測量儀表。
