上篇文章給大家介紹了幾款高頻雷達液位計，那么作為雷達液位計家族中的重要一員，肯定也少不了導波雷達液位計。我們了解幾款導波雷達液位計的性能和優缺點，以便大家有個更好的了解。

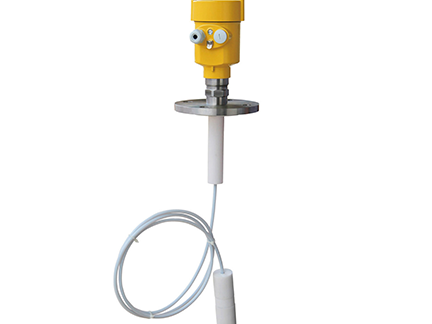

導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。導波雷達液位計的測量特性是不受介質密度變化的影響，電磁波信號沿探頭傳輸，可消除虛假回波信號，減少信號損失。整個測量裝置無運動部件，無機械磨損，安裝調試方便。導波雷達測量液體的四款產品HBRD701/702/704/705,都有特殊的應用點，也有應用的局限性。比如HBRD701雷達，桿式適用于測量輕微腐蝕性、量程小的罐子、或者安裝法蘭比較小的罐子;纜式因為重錘為測量盲區，所以下盲區比桿式大，小量程不推薦選纜式(沒有安裝空間的只能選纜式)對于介電常數較低，且量程較大的儲罐，推薦選A型導波雷達，例如液化氣球罐測量。HBRD702雷達，暫時公司的工藝為套四氟或套PFA,PFA采取焊接工藝(配圖)只能用于桿式可以耐一定壓力，纜式套四氟的702雷達工藝為四氟膠密封，所以不能耐壓。

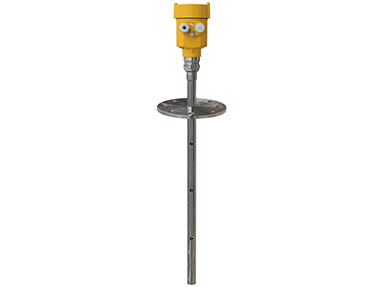

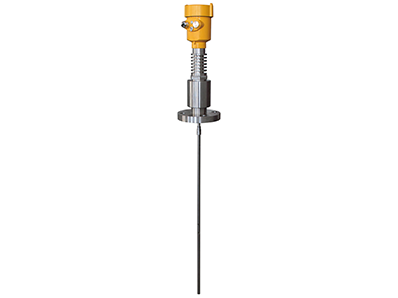

HBRD704雷達，同軸管外徑為25mm，同軸導波雷達最適用的環境是量程較小罐子，通過同軸管，可以做到無盲區測量。通過對同軸雷達在攪拌罐子內使用情況的反饋，攪拌罐直接裝同軸雷達，會有很大的幾率折斷，所以公司不推薦直接安裝在攪拌罐，可以選擇HBRD701雷達加裝DN50以上的導波管測量。而HBRD705雷達，是陶瓷密封天線，是針對高溫高壓環境下測量液體使用的，因為高溫高壓環境下罐內會產生氣相，雷達測量精度需要補償，暫因未總結出補償規律，不推薦在高溫加高壓環境下使用，單獨的高溫(溫度400°C以內)或者高壓(10mpa)使用效果可以保證。

相信大家看完本文不難發現，導波雷達液位計和高頻雷達液位計一樣，每款不同的儀表都有其優點和局限之處。我們比較在了解自己的具體需求下，充分了解不同儀表的性能，才可以最大限度使其發揮長處，從而滿足我們的測量要求。
