如果你看了上篇文章，你對雷達液位計一定有了一些了解。本文將重點分析反應釜的特點以及雷達液位計的常見故障，還有就是雷達液位計測量脫醛反應釜時出現的問題的原因。

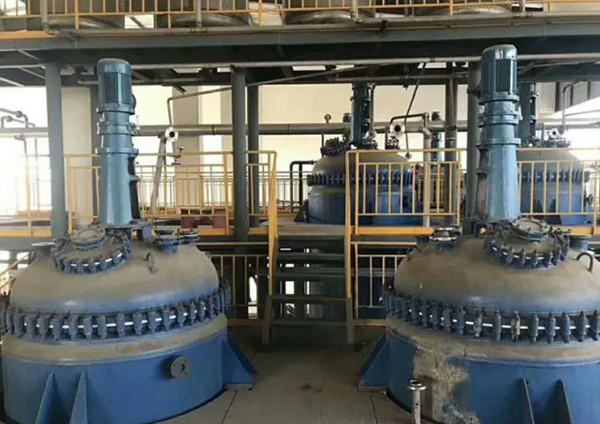

反應釜是進行物理或化學反應的容器，其結構設計和參數根據工藝條件的不同而不同，即反應釜的結構也不同，是一種非標容器設備。反應釜可實現工藝所需的混合、加熱、冷卻、蒸發等反應功能。一般分為壓力容器和普通壓力容器，根據反應過程的壓力要求，選用不同的以滿足工藝要求。產氣必須嚴格按照相應的標準進行加工、檢驗和檢驗。反應器是綜合性反應容器，反應器的結構、功能和配置附件是根據不同的反應條件設計的。從進料-反應出料開始，必須有自動檢測來觀察反應器的反應過程，嚴格控制反應過程中的溫度、壓力、液位等重要參數。其結構通常由鍋體、鍋蓋、夾套、攪拌器、傳動裝置、軸封裝置、支架等組成。當攪拌裝置的高度和直徑較大時，可采用多層攪拌葉片，也可根據用戶要求選用。根據反應鍋爐的要求，可在壁外加裝夾套，也可在反應鍋爐內加裝換熱管，也可采用外循環進行換熱可采用齒輪減速高速。開孔數量、規格或其他要求可按用戶要求設計制造。脫醛反應鍋內的反應必須在一定溫度下進行，故設有蒸汽夾套，必須連續攪拌。攪拌為雙層攪拌輪，由電機驅動，雙層攪拌輪與雷達液位計直接雷達信號的距離為380mm。

（圖源網絡）

雷達液位計的常見故障有誤差、失真、波動、失波四種情況，誤差現象是試料液位變化的實際值與雷達液位計測得的測量值的變化趨勢一致。但是這兩種價值觀是有沖突的。此類故障往往是由于參數設置不正確造成的，如空罐高度、罐體實際高度等，因此必須在設備投入運行前按實際高度填寫參數。失真是被測物料的液位發生變化，而雷達液位計測得的測量值卻保持不變。此類故障通常是由天線附近污垢的干擾回波或罐空時來自罐體結構部件的強回波引起的。出現以上情況，仔細清潔天線及天線附近的附件，或激活并合理設置“窗口電阻”距離，進行“固定分量回波消除”。波動是由于反應釜內混合物料表面的起伏或由于進料物料在液面的時間干擾回波加強，雷達物位計的測量值出現波動，除了修改應用程序參數以激活針對此類錯誤的字段抑制外，除了增加輸出衰減外，還應考慮雷達液位計的安裝位置。波形丟失是錯誤現象是雷達液位計無波形或死機，這種故障通常是由于低介電常數材料的反射率差造成的。為解決這種情況，應根據容器內的工藝特點設置最佳的應用參數。

綜上所述，根據雷達液位計干擾的幾種情況，可以判斷出液位波動是由反應釜內固體成分引起的強回波引起的。雷達液位計罐高3730mm，量程2600mm，液位來回波動20%～30%，說明那里有干擾源?？疵撊┓磻?yīng)器設備結構圖，攪拌輪第二層距測量區零點約750mm，僅為液位波動范圍的20%～30%，第二層的攪動輪只靠近直達雷達信號。所以當攪拌開啟時，攪拌輪不停地轉動，當它轉向有雷達信號的一側時，就會干擾雷達信號，導致雷達液位計測量的液位信號出現波動，因此判斷波動是由于第二攪拌層葉輪的干擾引起的。
