在現代石油化工、煤化工等生產過程中，污水的排放和處理已成為環境保護系統的重要組成部分。為了準確可靠地測量廢水液位，污水液位檢測技術在化工企業中越來越重要。液位測量的方法有很多種，針對不同的測量原理有靜壓、恒定浮力力式、變浮力式、超聲波式、雷達式等常見液位計，今天我們結合案例說明選對液位計有多重要。

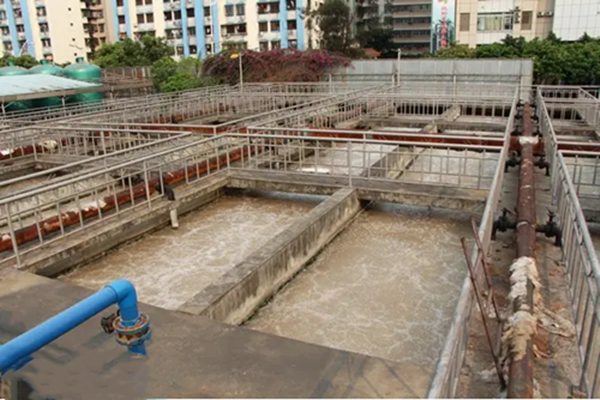

某煤化工聚烯烴廠，有四個污水池，分別為聚乙烯煉油廠雨水排水池、聚乙烯顆粒污水池、聚丙烯回收雨水排水池、聚丙烯顆粒污水池，深度為6米，廢水溫度在20°C到40°C之間，有位于煉油區的污水池主要用于降水排放，冬季用蒸汽加熱防止廢水結冰，造粒外的污水池為擠壓機的排水，污水池最開始使用的是非接觸式雷達液位計進行測量。

（圖源網絡）

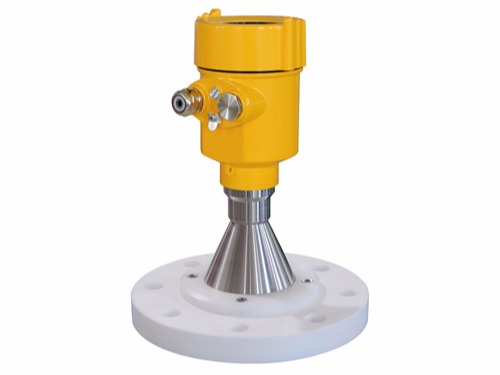

雷達物位計采用發射-反射-接收工作方式，雷達物位計采用高頻振蕩器作為電磁波發生器，發生器產生的電磁波經天線向下輻射。當電磁波擊中被測物體表面，如液體表面時，一部分被吸收，一部分被反射回來，然后被天線接收。液位計中的智能處理器通過檢測發射波和反射波的時間，進行信號放大、分析、處理和計算，最終得到液位高度。雷達液位計的最大特點是在惡劣的條件下具有顯著的有效性，無論是有毒、腐蝕性環境，無論是固體、液體、粉塵、漿液環境，均可測量。在測量方面具有以下特點，雷達液位計的電磁波具有良好的定向輻射性，在傳輸過程中受火焰、灰塵、煙霧和強光的影響極小，可用于腐蝕性液體的連續測量,高粘度液體和有毒液體的液位計，測量精度不受被測環境溫度、壓力的影響，可用于易燃易爆等惡劣工況下的高溫高壓液位測量。

非接觸式雷達液位計雖然優點很多，但是測量烯烴污水池時效果并不好。污水池的高度為6m，春、秋、冬季加蒸汽，防止污水結冰，污水池的溫度范圍為20°C至40°C，水池中會形成大量的水蒸氣。隨著水蒸氣上升到上方雷達液位計的喇叭口，會凝結成大量的水滴，水滴會殘留下來。長時間在喇叭口頂部和喇叭口內壁的波束天線中，水滴會對發射器發射的電磁波造成較大的折射面積，電磁波在污水池中不呈直線輻射，導致液位測量偏差較大。當水汽積聚過多時，液位計會出現滿量程現象，嚴重影響污水池的液位控制。有的污水池有很多泡沫，泡沫會吸收和傳播雷達信號，因此嚴重影響回波的反射甚至無回波，當被測介質表面為致密厚泡沫時，測量誤差較大或無法測量。正式由于這種情況，不得不換一種測量儀表，該工廠選擇了導波雷達液位計，效果如何呢?下篇文章詳細介紹!
